Jak osvětlení do koupelny? - jednoduchý návod
30. 07. 2024
Stropní světla do koupelny Podhledová světla do koupelny LED panely do koupelny Bodovky do koupelny Nástěnná světla do koupelny Světlo nad zrcadlo do koupelny

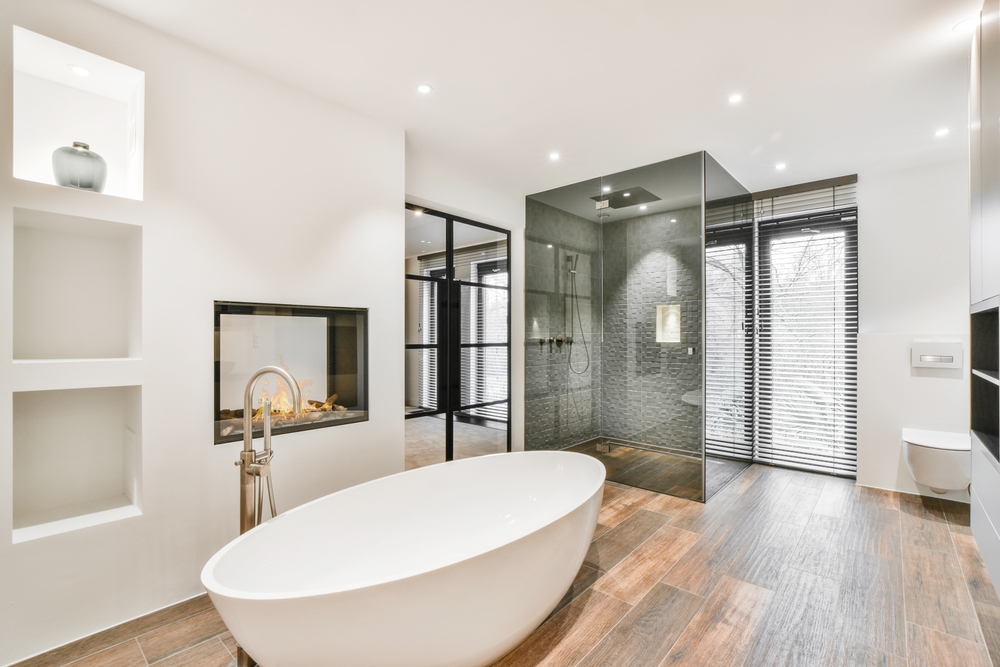

Koupelna je jednou z nejdůležitějších místností v našem domě, a proto je důležité ji správně osvítit. Správné koupelnové osvětlení má nejen estetický vliv, ale také funkční. Ať už budujete novou koupelnu, nebo jen renovujete, v tomto článku se podíváme na to, jak vybrat správné osvětlení do koupelny.
Obsah:
- Jaké jsou předpisy a normy pro osvětlení v koupelně?
- Jak silné světlo vybrat do koupelny?
- Jaké druhy světel se v koupelně používají?
- Jakou vybrat barvu světla do koupelny?
1. Jaké jsou předpisy a normy pro osvětlení v koupelně?
V první řadě je třeba si uvědomit, že koupelna je místem s mokrým prostředím a tomu musí odpovídat provedení svítidel tak, aby nemohlo dojít k úrazu elektrickým proudem. Věci týkající se elektroinstalace v koupelnách, pracovává ČSN-33200-7-701, část 7 - Zařízení jednoúčelová a ve zvláštních objektech, oddíl 701 - Prostory s vanou nebo sprchou a umývací prostory. K ochraně před úrazem se jednak použijí svítidla v tzv. vyšším krytí které se řídí tzv. zónami a dále, koupelnová svítidla umístíme na místa, kde je menší pravděpodobnost ke styku koupelnvých světel s vodou.
Zóny v koupelnách podle ČSN-33200-7-701:
Pro jednotlivé zóny platí následující požadavky na krytí IP koupelnových svítidel:
- Zóna 0 – vnitřní prostor vany či sprchového koutu, kde svítidla musí mít v zóně "0" krytí IP67 - Možnost občasného zaplavení vodou max 30minut, max 1m pod hladinou.
- Zóna 1 – prostor nad vanou do výšky 2,25 m, kde svítidla musí mít v zóně "1" krytí IP44 - Odolnost proti netlakové vodě stříkající ze všech stran .
- Zóna 2 – navazuje na zónu 1 a je do vzdálenosti 0,6 m od vany a výšce nad 2,25 m, kde svítidla musí mít v zóně "2" krytí IP43 - Odolnost proti kapající vodě pod úhlem max 60°.
- Zóna 3 – zbývající prostor koupelny, kde svítidla musí mít v zóně "3" krytí IP20 - Výrobek je určen pro instalaci v suchém prostředí v interiérech.
Stupně krytí IP dle ČSN EN 60529 (33 0330)
První číslo v označení IP znamená, jaká je zajištěna ochrana před vniknutí cizích předmětů:
| Stupeň krytí IP | Ochrana před nebezpečným dotykem | Ochrana před vniknutím cizích předmětů |
| IP0x | Bez ochrany | bez ochrany |
| IP1x | dlaní (>5×5 cm) | velkých předmětů |
| IP2x | prstem (>12,5x12,5mm) | malých předmětů |
| IP3x | nástrojem (>2,5mm) | drobných předmětů |
| IP4x | nástrojem, drátem (>1mm) | velmi drobných předmětů |
| IP5x | Jakoukoliv pomůckou | prachu částečně |
| IP6x | Jakoukoliv pomůckou | prachu úplně |
Druhé číslo v označení IP znamená, jaká je zajištěna ochrana proti vniknutí vody:
| Stupeň krytí IP | Ochrana proti vnikntí vody |
| IPx0 | bez ochrany proti vniknutí vody |
| IPx1 | Chráněno proti kapající vodě 1-0,5mm za minutu. Jednotka je umístěna ve své pracovní poloze a otáčí se kolem vertikální osys. Doba zkoušky je 10 minut. |
| IPx2 | Chráněno proti kapající vodě 3-0,5mm za minutu. Jednotka je testována ve 4 pozicích nakloněných o 15° od normální provozní polohy Doba zkoušky je 2,5 minuty na polohu. |
| IPx3 | Chráněno proti vodní tříšti. Voda stříká na přístroj v úhlu 60° vertikálně, v množství 10 litrů za minutu a při tlaku 80-100kN/m2 po dobu nejméně 5 minut. |
| IPx4 | Chráněno proti stříkající vodě. Stejně jako u IPx3, jen s rozdílem, že voda stříká ve všch úhlech. |
| IPx5 | Chráněno proti tryskající vodě. Voda míří 6,3mm tryskou ve všech úhlech, při průtoku 12,5 litrů za minutu, při tlaku 30kN/m2, po dobu nejméně 3 minuty, ze vzdálenosti 3 metry |
| IPx6 | Chráněno proti intenzivně tryskající vodě. Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kN/m2 po dobu nejméně 3 minuty ze vzdálenosti 3 metry |
| IPx7 | Chráněno proti ponoření do vody na 30 minut do hloubky 1 metr. |
| IPx8 | Chráněno proti potopení do vody. Zařízení je schopné nepřetržitého potopení do vody za podmínek, které určí výrobce zařízení. |
| IPx9 | Chráněno proti tryskající vysokotlaké teplé vodě. |
2. Jak silné světlo vybrat do koupelny?
Pokud jde o stanovení příkonu světel v koupelně, pak především záleží na způsobu využití koupelny Pro základní, pracovní osvětlení v koupelně, kam patří osobní hygiena, praní, úklid koupelny, doporučujeme hladinu osvěttlení alespoň 500lx, což odpovídá přibližně příkonu LED světel 10W/m2, při výšce svítidla 2,5m nad úrovní podlahy v koupelně. Pro večerní tlumené světlo a pro noční osvětlení koupelny jde čistě o pocitové nastavení takového osvětlení.
3. Jaké druhy světel se v koupelně používají?
Při výběru koupelnových světel se řídíme jednak velikostí koupelny a dále záměrem, k jakému účelu mají světla v koupelně sloužit. Základní použití světel v koupelně je většinou následující:
- Základní osvětlení koupelny pro hygienu, praní a úklid.
- Osvětlení k zrcadlu v koupelně.
- Večerní tlumené osvětlení koupelny.
- Relaxační osvětlení koupelny.
- Noční osvětlení koupelny.
3.1 Základní pracovní osvětlení koupelny pro hygienu, praní a úklid.
Pro pracovní koupelnové osvětlení se asi nelépe hodí LED panely do koupelny a stropní svítidla do koupelny.
LED panely do koupelny
Koupelnové LED panely zajistí plošné, rovnoměrné, intenzívní pracovní světlo
LED panely do koupelny IP43, IP44

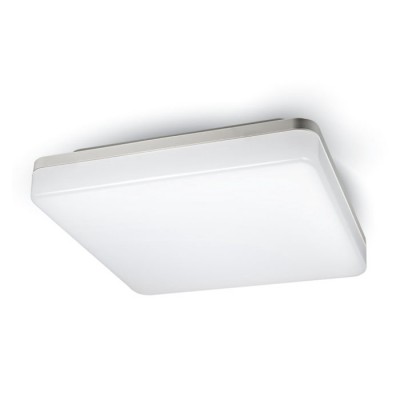

Stropní svítidla do koupelny
Stropní koupelnová světla podobně se používají pro plošné základní osvětlení koupelny.
3.2 Světla nad zrcadlo do koupelny
Osvětlení u zrcadla v koupelně patří k dalšímu důležitému druhu osvětlení. Při výběru světla k zrcadlu je dobré pamatovat na to, aby světla neoslňovala.
Světlo nad zrcadlo do koupelny
3.3 Večerní tlumené osvětlení koupelny.
Ne vždy se nám pro večerní osvětlení koupelny hodí plné, internzívní pracovní osvětlení. Proto je dobré pamatovat i na možnost tlumenějšího světla, vytvořeného například pomocí podhledových koupelnových světel, bodových koupelnových světel, nástěnného koupelnového osvětlení nebo nepřímého osvětlení pomocí LED pásků.
Podhledová světla do koupelny
Koupelnová podhledová světla jsou zdrojem bodového osvětlení, které v koupelně vytvoří příjemnou tlumenou atmosféru. Instalují se například jak pro celkové osvětlení koupelny, ale velmi často do prostoru osvětlení nad sprchový kout.

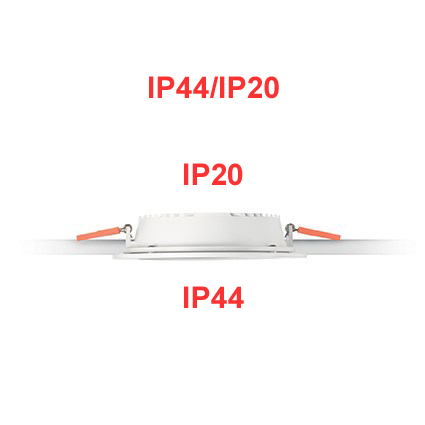

Některé typy koupelnových vestavných světel mívají označení krytí se dvěmi hodnotami, například: IP44/IP20. Toto označení znamená, že ze spodní strany podhledu má svítidlo krytí IP44 a z vnitřní strany podhledu se jedná o krytí IP20, protože ve vnitřním prostoru podhledu je suché prostřění, které je mimo zóny koupelny.
Bodovky do koupelny
Bodové koupelnové osvětlení se skládá jak z podhledových světel do koupelny, ale především se jedná o bodovky do koupelny s možností individuálního nasměrování světla.
Nástěnná světla do koupelny
Jedná se o další druh koupelnových světel, které mohou soužit pro vytvoření klidné, večerní atmosféry v koupelně.
3.4 Osvětlení pro relaxaci v koupelně.

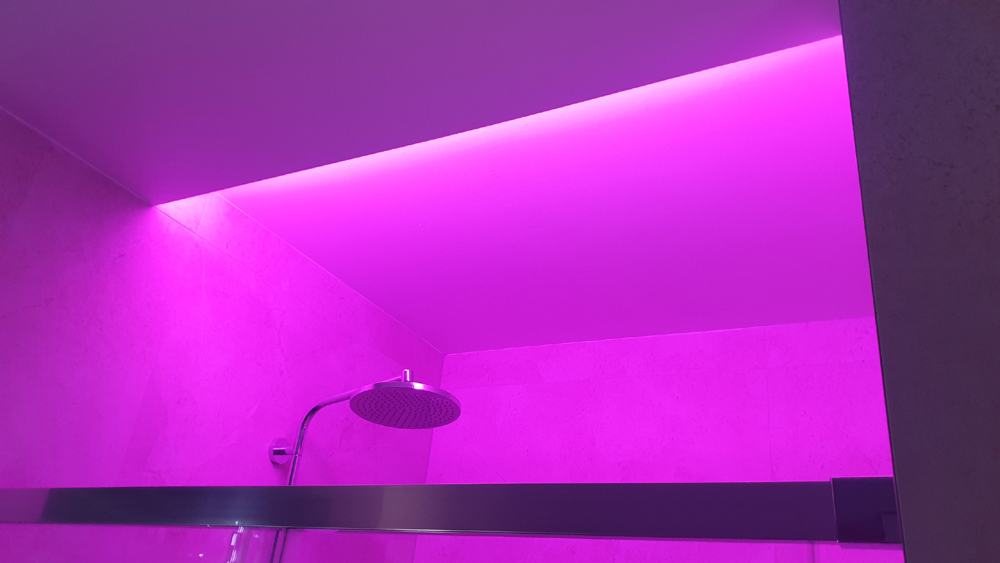

Pro ty, co v koupelně rádi odpočívají se jedná o poměrně důležitý druh osvětlení. V současnosti se jako relaxační osvětlení používají RGB LED pásky instalované v sádrokartonové kapse.

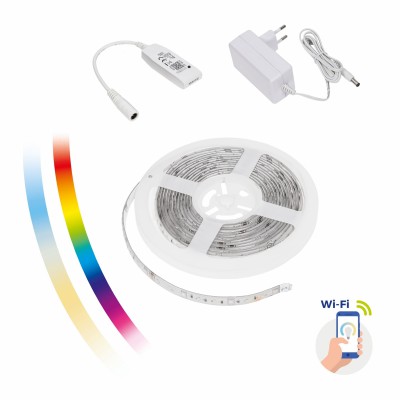

Barevné LED pásky pro relaxační osvětlení v koupelně
Zdroje pro LED pásky SELV
Pro napájení LED pásků v koupelně doporučujeme používat napájecí zdroje třídy SELV, které zajistí bezpečné napájení pro LED pásky
Napájecí zdroje 12V, 24V třídy SELV
Co je to zdroj pro LED pásky třídy SELV?
V řadě případů pro zajištění bezpečnosti před úrazem elektrickým proudem nestačí zařízení napájet jen ze zdroje 12V, nebo zdroje 24V, ale musíme zajistit bezpečnost třeba pomocí oddělení obvodů s definovaným izolačním oddělením mezi primárním a sekundárním okruhem. Toto platí i pro koupelny, kde jedním ze způsobů ochrany před úrazem elektrickým proudem je ochrana pomocí zařízení třídy SELV.
Co znamená SELV?
SELV (Separated Extra-Low Voltage) je bezpečnostní standard, který se používá pro ochranu před úrazem elektrickým proudem u zařízení napájených ze zdroje malého napětí. Tento standard stanovuje, že napětí mezi vodiči sekundárního obvodu musí být menší než 60 V stejnosměrného proudu nebo 50 V střídavého proudu. Dále však musí dojít k bezpečnému izolačnímu oddělení primárního a sekundárního obvodu s izolační pevností nejméně 4kV.
Pokud chcete instalovat LED pásky v domácnosti nebo v komerčních prostorech kde je například mokré prostředí, musíte zajistit, aby byly použity zdroje SELV. To znamená, že napětí na LED pásku bude bezpečně odděleno od primárního napájecího elektrického obvodu 230V.
3.5 Noční orientační osvětlení koupelny
Noční osvětlení koupelny je další položkou, na kterou bychom při návrhu osvětlení koupelny neměli zapomínat. Jako noční orientační světlo v koupelně lze využít relaxační osvětlení, které v nočních hodinách zapínaáme pomocí senzoru pohybu.
4. Jakou vybrat barvu světla do koupelny?
Teplota světla v koupelně rovněž sehrává svoji roli. V koupelně se odehrávají dva druhy činností jedna se týká osobní hygieny, úklidu a praní, kde doporučujeme neutrální teplotu světla s teplrotou 4000K. Pro večerní provoz, kdy jde o vytvoření příjemných pcitů, doporučujeme teple bílé světlo 3000K.
